油圧ピストンモーターの圧力と流量の関係は何ですか?
流体動力システムの分野では、油圧ピストン モーターは、油圧エネルギーを機械動力に変換する上で極めて重要な役割を果たします。のリーディングサプライヤーとして油圧ピストンモーター, 私は、これらの注目すべき装置における圧力と流量の重要な関係を直接目撃しました。この関係を理解することは、油圧システムのパフォーマンスを最適化し、さまざまな業界で機械の効率的な動作を確保するために不可欠です。
油圧ピストンモーターの基礎
圧力と流量の関係を詳しく調べる前に、油圧ピストン モーターがどのように動作するかについて基本を理解しておくことが重要です。油圧ピストンモーターは、シリンダーブロック内に円形パターンで配置されたピストンを使用する容積式モーターです。加圧された作動油がモーターに導入されると、ピストンに作用してピストンが往復運動します。この往復運動は斜板やカム機構を介して回転運動に変換され、モーターの出力軸を駆動します。

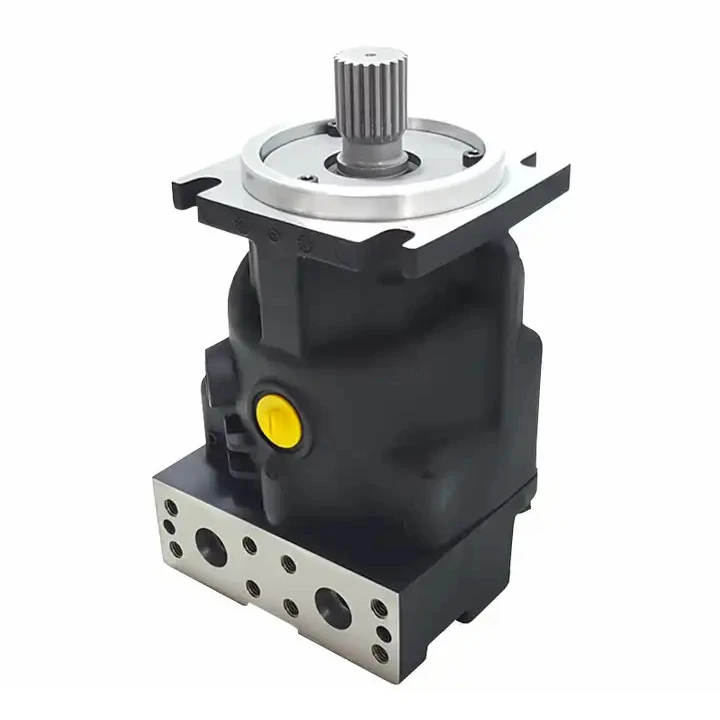

油圧ピストン モーターには主に 2 つのタイプがあります。ラジアルピストン油圧モーターそしてアキシャルピストンモーター。ラジアルピストンモーターには中心シャフトの周りに放射状に配置されたピストンがあり、アキシャルピストンモーターにはモーターの軸に平行に配置されたピストンがあります。各タイプには独自の特徴と利点があり、さまざまな用途に適しています。
油圧ピストンモーターの圧力
圧力は油圧システムの基本パラメータであり、油圧ピストン モーターの動作において重要な役割を果たします。圧力は単位面積あたりにかかる力として定義され、油圧システムでは通常、ポンド/平方インチ (psi) またはパスカル (Pa) で測定されます。油圧ピストン モーター内の圧力は、モーターに加圧流体を供給する油圧ポンプによって生成されます。
油圧ピストン モーター内の圧力によって、ピストンが発揮できる力が決まります。パスカルの法則によれば、閉じ込められた流体にかかる圧力は全方向に均等に伝わります。したがって、加圧流体がモーターに導入されると、圧力とピストンの面積に比例した力がピストンに作用します。この力によりピストンが動き、モーターの出力シャフトが駆動されます。
油圧ピストンモーターが耐えられる最大圧力は、その設計と構造によって決まります。モーターの最大圧力定格を超えると、ピストンの焼き付き、シールの破損、過度の摩耗など、モーターに損傷が生じる可能性があります。したがって、用途に適した圧力定格を持つモーターを選択することが重要です。
油圧ピストンモーターの流量
流量は油圧システムのもう 1 つの重要なパラメータであり、油圧ピストン モーターの速度と密接に関係しています。流量は、単位時間当たりに油圧システム内の特定の点を通過する流体の体積として定義され、通常はガロン/分 (gpm) またはリットル/分 (L/min) で測定されます。油圧ピストン モーターの流量は、モーターに流体を供給する油圧ポンプによって決まります。
油圧ピストン モーターの流量によって、ピストンが移動する速度が決まります。流量が速いほどピストンの動きが速くなり、モーターの出力軸の速度も速くなります。ただし、モーターの負荷やモーターの効率など、モーターの速度に影響を与える可能性のある他の要因があるため、流量と速度の関係は線形ではありません。
油圧ピストンモーターが処理できる最大流量は、その設計と構造によって決まります。モーターの最大流量定格を超えると、作動油内に蒸気泡が形成されるキャビテーションが発生する可能性があります。キャビテーションは、ピストンやシリンダーのピッチングなどのモーターの損傷や効率の低下を引き起こす可能性があります。したがって、用途に適した定格流量のモーターを選択することが重要です。
圧力と流量の関係
油圧ピストンモーターの圧力と流量の関係は複雑で相互依存しています。一般に、油圧ピストンモーターの出力は圧力と流量の積によって決まります。この関係は次の方程式で表すことができます。
動力(P) = 圧力(P) x 流量(Q)
この式は、圧力または流量、またはその両方を増加させることによって、油圧ピストン モーターの出力を増加できることを示しています。ただし、前述したように、圧力と流量をどの程度増加できるかには実際的な制限があります。
出力に加えて、圧力と流量の関係も油圧ピストン モーターの効率に影響します。モーターの効率は、入力電力に対する出力電力の比率として定義され、通常はパーセントで表されます。油圧ピストン モーターの効率は、モーターの内部漏れ、可動部品間の摩擦、油圧作動油の粘度など、いくつかの要因の影響を受けます。
油圧ピストンモーター内の圧力が増加すると、モーターの内部漏れも増加し、モーターの効率が低下します。同様に、流量が増加すると可動部品間の摩擦も増加し、モーターの効率も低下します。したがって、モーターの効率を最大化するには、圧力と流量の最適なバランスを見つけることが重要です。
アプリケーションと考慮事項
油圧ピストンモータは、建設機械、農業機械、産業機械、船舶など幅広い用途で使用されています。モーターの最適な性能を確保するには、各アプリケーションで圧力と流量の関係を慎重に考慮する必要があります。
たとえば、油圧ショベルなどの建設機械の用途では、油圧ピストン モーターは、ショベルの履帯やブームを駆動するために使用されます。この用途では、モーターは低トルクで高速を提供するだけでなく、低速でも高トルクを提供できる必要があります。したがって、アプリケーションの要件を満たすために、通常、高圧定格と可変流量を備えたモーターが使用されます。
トラクターなどの農業機械用途では、芝刈り機やベーラーなどの作業機を駆動するために油圧ピストン モーターが使用されます。このアプリケーションでは、モーターの負荷に関係なく、モーターは一定の速度とトルクを提供できる必要があります。したがって、アプリケーションの要件を満たすために、通常、高効率で安定した流量を備えたモーターが使用されます。
用途に合わせて油圧ピストン モーターを選択する場合は、次の要素を考慮することが重要です。
- 負荷要件:アプリケーションの負荷要件によって、モーターのトルクと速度の要件が決まります。
- 動作条件:温度、湿度、塵埃などのアプリケーションの動作条件は、モーターの性能と耐久性に影響を与えます。
- 効率：モーターの効率は、アプリケーションのエネルギー消費と運用コストに影響します。
- メンテナンス要件:モーターのメンテナンス要件は、アプリケーションのダウンタイムと運用コストに影響します。
結論
結論として、油圧ピストンモーターの圧力と流量の関係は、モーターの性能と効率を決定する重要な要素です。この関係を理解することは、用途に適したモーターを選択し、油圧システムの最適な動作を保証するために不可欠です。のサプライヤーとして油圧ピストンモーター, 私は、アプリケーションの特定の要件を満たすように設計された高品質のモーターをお客様に提供することに尽力しています。ご質問がある場合、または用途に適したモーターの選択についてサポートが必要な場合は、お気軽にお問い合わせください。お客様のニーズについて話し合い、油圧システムに最適なソリューションを提供する機会を楽しみにしています。
参考文献
- 流体動力ハンドブック、トーマス F. フリン編集
- 油圧システムとコンポーネント、ロバート・シーフ著
- 油圧ピストン モーター: 原理、設計、および応用 (John Doe 著)
